一、裝配形式

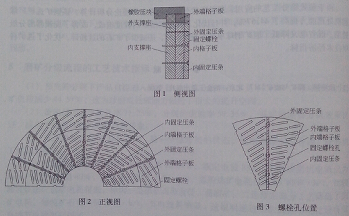

        格子型球磨機自帶的排料端由導料支座、內外圈格子板、壓條、螺栓、橡膠壓塊、中央錐形支撐桶六部分組成。格子板裝配形式側視圖、格子板裝配形式正視圖、螺栓孔位置圖如下。

        二、存在的問題
        1、裝配后的格子板和壓條不在一個平面上，壓條突出100mm，格子型球磨機運行過程中，壓條受到鋼球、物料的沖擊后，容易導致固定螺栓彎曲、壓條移位，格子板無法固定產生扇形裂口，直至脫落，造成格子型球磨機吐鋼球不得不停車檢修。
        2、格子板的固定螺栓孔設計在格子板邊緣，位置不合理，壓條或者螺栓稍有松動，易造成格子板脫落。
        3、壓條突出格子板約100mm，造成格子板固定螺栓過長，達610mm，螺栓受力易彎曲變形，卡在螺栓孔內，拆卸即為困難。
        4、格子板為錳鋼材質，單塊重達200kg，裝卸不便。
        以上問題，導致了格子板8個月時間周期內，停車檢修達10天，增加了格子型球磨機維修工作量和勞動強度，影響了設備運轉率。
