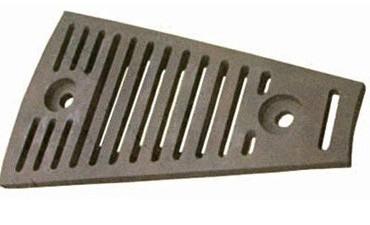

格子板是格子型球磨機特有的零件。它的功用主要是阻止未被粉碎的粗礦粒和鋼球在強制排礦的過程中溢出排礦口，以及使磨好的礦漿及時排出。
        在工作過程中格子板常受到鋼球的打擊和磨損，因此要求采用高強度耐磨的錳鋼來制作。格子板上孔的形狀和排列方式對球磨機的生產率和磨礦細度有很大影響，所以設計時應予以適當的注意。
        為了防止工作過程中礦粒和碎球堵塞格孔，格孔必須制成錐形斷面，格孔斷面尺寸向排礦方向逐漸擴大，這樣就能保證礦漿順利的通過格孔。格孔的排列應使礦漿通過格板的能力較大。目前格孔的排列方式很多，但可歸納為以下三種型式：格子孔成同心圓的排列、格子孔傾斜45度角的排列、格子孔徑向輻射狀的排列。
        從球和被磨物料的運動過程可知，與格子板相接觸的物料，對于輻射狀排列的孔是垂直移動的，流入格孔的礦漿不易返回筒內；而對于同心圓排列的格孔，也會(huì )影響球磨機的生產率。但是輻射狀排列的孔易被粗礦粒堵塞，而同心圓排列的孔由于有礦漿返回，能把堵塞的粗粒沖下。兩種排列的方式各有利弊。傾斜排列就具備了前兩種的優點。球磨機常采用斜孔的格板原因就在于此。
        設計格子型球磨機的格子板時除了考慮更換方便外，還應保證固定可靠。由于格子板在工作中受到鋼球的沖擊力和其本身離心力的作用，如果固定不牢，格子板常常脫落而造成事故。(河南球磨機網：http://aremal.com)
